MXO2 RACK

  如果您同时需要I/O卡的功能和可机架安装的接口盒的便利,Matrox MXO2 Rack就是您的最佳选择。  这台2RU尺寸的设备基于屡获嘉奖的Matrox MXO2技术开发,专为后期制作室、电视台新闻制作、外出转播车等需要可靠性......


  • 详情介绍
  • 数据参数
  • 成功案例

   如果您同时需要I/O卡的功能和可机架安装的接口盒的便利,Matrox MXO2 Rack就是您的最佳选择。

  这台2RU尺寸的设备基于屡获嘉奖的Matrox MXO2技术开发,专为后期制作室、电视台新闻制作、外出转播车等需要可靠性高、更多音频输入输出和同步锁定环通的设备的环境而设计。Matrox MXO2 Rack无缝地融合进Mac Pro和MacBook Pro上的Apple Final Cut Studio的工作流程中,提高了工作效率。它通过HDMI、SDI和模拟接口提供广播级质量的输入/输出,专业音频输入/输出包括内置的5.1和7.1环绕声监听,还有配包括纯蓝模式的校准控制的HDMI视频监示。由于它使用10-bit上/下/交叉缩放引擎并支持大量基于文件的格式及业内标准格式,您可以使用多种高清和标清工作流程,效率会更高。

主要功能

用于基于Intel的MacBook Pro、Mac Pro和Apple Xserve系统
坚实的2RU机箱
HD/SD SDI、高清/标清模拟分量、Y/C和复合输入及输出
带环通的的同步锁定:标清模拟黑电平(双电平)或是高清三电平同步
HDMI输入、输出和带包括纯蓝模式的校准的监控
在采集和输出上10-bit实时硬件上/下/交叉转换
最多五个用户可选择的同时视频输出:在HDMI上的高清和/或标 清、SDI和模拟
专业音频输入和输出,包括5.1和7.1声道环绕声监听
- 4-进、8-出平衡XLR
- 4-进、4-出不平衡AES/EBU
- 8-进、8-出嵌入SDI和HDMI
RS-422设备控制,用于帧精确的采集和输出到磁带
采集为多种格式:Apple ProRes 422 HQ、10-bit无压缩高清等
支持基于文件的工作流程:XDCAM、XDCAM HD、XDCAM EX 、P2和 P2 HD
支持RED工作流程
可用于Final Cut Pro、Apple Color、Adobe After Effects和所有支持V-out组件的QuickTime程序
还可配Matrox MAX技术,以完成超实时的高清H.264文件创建
三年保修

高清和标清输入及输出

Matrox MXO2 Rack配有全套专业输入和输出。还有RS-422设备控制,以完成在Final Cut Pro中帧精确的采集和输出到磁带。


有最多五路用户可选择的同时视频输出,支持HDMI上的高清和/或标清输 出,还支持SDI和模拟输出。

同步锁定

Matrox MXO2 Rack提供标清模拟黑电平(双电平)或高清三电 平同步锁定。它可以同步锁定到任何类型的视频输入或是系统内部的同步信号。定时偏移控制可以用于调整视频输出与外部同步源之间的时差,以补偿由于电缆造成在采集和输出时实时硬件上/下/交叉转换
Matrox MXO2 Rack可以输出为您的客户要求的任何格式。10-bit硬件缩放 功能提供高质量的母版。

高清到标清下变换

Matrox MXO2 Rack提供实时高清到标清下变换,使用 正确的高清到标清的彩色空间转换,正确地转换为变形宽银幕格式、信箱格式和中央画面格式。您可以实时监示或是录制高清项目的标清版本。

标清到高清上变换

Matrox MXO2 Rack提供实时标清到高清上变换,使用 正确的标清到高清的彩色空间转换。MXO2可以将4:3的素材转换为邮筒格 式,并将16:9的标清素材转换成全屏显示。

交叉转换

Matrox MXO2 Rack提供720和1080之间的实时交叉转换。支持实 时帧率转换,支持的转换格式包括2:3:2:3和2:3:3:2。如果您的录制格式的帧率或分辨率与输出格式不同,这个功能非常有用。它还简化了监示操作,比如,您需要制作23.98 fps的素材,但您的监示器不支持此帧率,您 可以使用MXO2 Rack的实时帧率转换功能以29.97 fps观看项目。由Final Cut Pro和CPU完成从23.98 fps到25 fps的转换。

Final Cut Pro Dynamic RT部分、HDV和DVCPRO HD硬件加速

在编辑Final Cut Pro Dynamic RT部分或HDV和DVCPRO HD格式文件时,Matrox MXO2 Rack的10-bit上下变换器减少了CPU的负担,令处理器可以更好地处理Final Cut Pro的其它功能,令系统实时性能更好。

在Dynamic RT编辑模式下,Final Cut Pro自动缩小帧尺寸,您可以以更好的帧率预览项目不实时的部分。有了MXO2 Rack硬件上变换器,这些部分可以加速变换为原来的帧尺寸。

Matrox MXO2 Rack在播放HDV和DVCPRO HD时,可以加速处理以全分辨率播放。

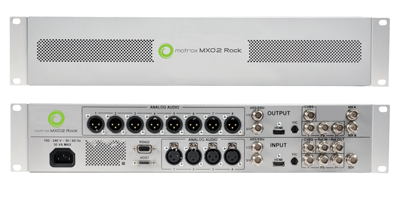

机架安装机箱

Matrox MXO2 Rack是一款多功能的产品,可以安放在几乎所有电视台或是 后期制作环境。它使用19英寸机架,占2RU空间。它有两个可以调节的安装“耳朵”,连接的插孔可以安装在机架的前方也可以在后方。“耳朵”还令您可以调节设备在机架上的深度。

Matrox MXO2 Rack配一块PCI Express适配卡,用于连接到Mac Pro。还可 以使用ExpressCard/34适配器选件连接到MacBook Pro上。
1用于Mac Pro的PCIe适配卡(标配)

用于MacBook Pro的ExpressCard/34 适配卡(选件)



Matrox MXO2 Rack配件清单

Matrox MXO2 Rack输入/输出外接盒

2只安装“耳朵”

Matrox MXO2 PCIe主机适配器(用于Mac Pro) Matrox MXO2 PCIe电缆(3米)

IEC-C13电源线 BNC 75Ω电缆(用于连接REF OUT)

(用于MacBook Pro的 Matrox MXO2 PCIe ExpressCard/34适配器和另加的 Matrox MXO2 PCIe主机适配卡需要另购。需要一条第三方RS422电缆用于设 备控制。)
