VGA采集卡 Grid

艾普飞 VGA Grid? 是用来采集多个显示器(具备VGA / DVI和HDMI(注1)接口)或摄像机(具备模拟复合和S-端子和音频接口)的设备。它允许使用者详细的规划设计输入源的组合,映射到一个或多个输出通道中来观看。每个输出通道都可以查看,记录和回放各种布局和效果。

  Epiphan Multiple Display + AV Recorder and Streamer Pro Server


主要特点:多路的显示+音视频采集同时具备网络发布功能

■采集更多256个来自VGA,DVI,HDMI,复合或S-视频信号源的输入

■布局、设计不同的输入源采集或传输到一个或多个输出通道中

■支持输出MPEG4,H.264格式的文件

■支持的分辨率从640×480到2048×2048

■需要多路音视频采集记录,控制室,数字标牌,安全记录,培训和模拟系统的理想选择

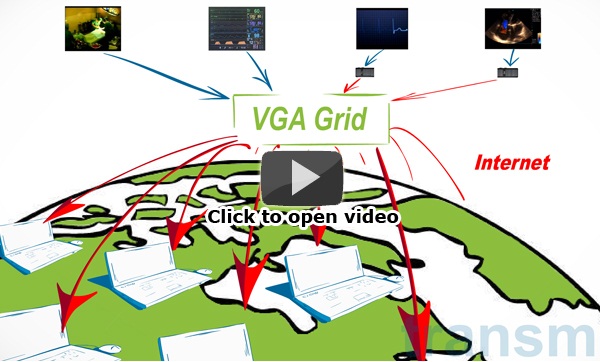

VGA Grid 视频介绍




VGA Grid的应用点

■医疗——外科医生或医疗系统集成商如何在手术室或诊所的一个大屏幕上查看来自多个从多个视频源的高清晰度的图像?

■模拟器——当需要从各种的飞机或汽车驾驶模拟器中记录和回放客户的动作反应,以便使客户更快的学习,你如何建立这个复杂的培训系统?

■交通流量监控——在交通监控系统中,你如何显示几十个距离你几英里远,安放在不同地段的高速公路摄像头所采集的实时视频流?

■多源多媒体的大型事件——当需要将一个来自于多个输入源的大型活动记录和显示在大屏幕上,你如何做到?

■制造业——当大型工厂需要记录所有生产的批次和步骤,以便跟踪和追溯,你如何做到?

■安全的“黑匣子”——当你需要记录来自多个安全摄像头的内容并在你本地的大屏上和遥远的控制室中显示,你如何做到?

在所有这些和与之类似的情况中,没有艾普飞VGA Grid,那将是很难做到的。


VGA Grid产品描述

VGA Grid ? 允许你整合从多个DVI,VGA或HDMI,复合接口,S-端子和音频接口的信号,映射到一个或多个输出通道上显示或者传输。来自于显示器,摄像机,数码相机,医疗成像设备或其它视频源的实时图像,无论身在何处,通过网络和VGA Grid都可以被记录,显示。

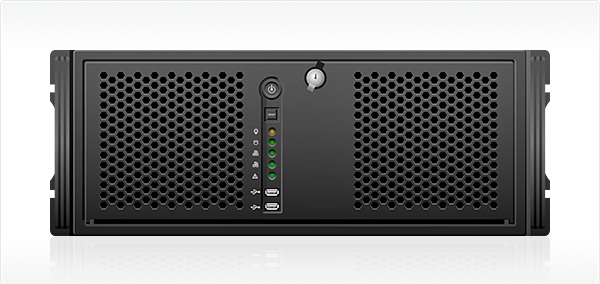

VGA Grid由一个4U机架式服务器机箱,硬件视频/音频采集设备,千兆以太网口和专有的固件组成。支持的分辨率从640×480到2048×2048,更大色彩深度24比特。请参阅定制部分,以便确定您需要的视频采集输入接口,分辨率和颜色深度。VGA Grid允许ASF,RTSP,Flash视频,Motion JPEG等等多种不同格式的文件网络传输。此外,它支持Adobe Flash技术,它可以直接从Flash浏览器中查看网络视频。

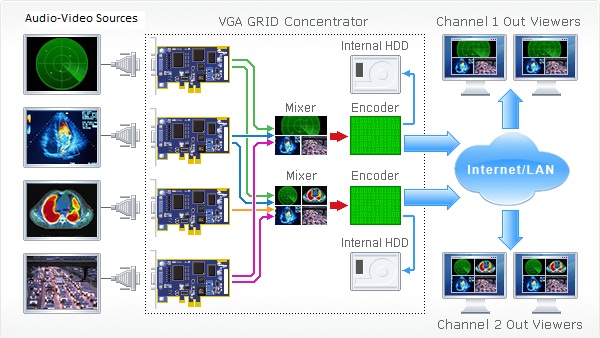

VGA Grid是如何工作的?

机器内部的板卡采集标准的VGA信号。通过一个友好的和安全的网络界面,您可以设置采集信号的显示模式:建立和定制各种不同的输入输出通道,同时显示所需的分辨率的视频,或在放大一路信号。这些信号也可以同时被传输到多种设备上(如笔记本电脑,电视墙,上网本,掌上电脑和iPhone手机)。各种视频信号的时间戳也可用。
multiple video sources



系统配置——标准的和客户定制的

艾普飞提供两种现货:4路VGA Grid和6路VGA Grid。他们提供4个或6个VGA / DVI信号接口。这两个默认的配置是采集和播出VGA视频信号源的理想选择。

4路VGA Grid
这个VGA Grid版本,内部集成了四个DVI2PCIe图像采集卡。它提供了更大的四个DVI / VGA的接口。现在购买??

6路VGA Grid
这个VGA Grid版本,内部集成了六个DVI2PCIe图像采集卡。它提供了更大的六个DVI / VGA的接口。现在购买??

如果您的应用是需要从一个或多个远程视频源的获取和播出视频,这两款机型都配备了以太网口。不用怀疑,这是一种性能、稳定性和价格都非常好的产品。

VGA Grid



不想要输入信号源的数量的限制吗? VGA Grid可根据你的预算和应用来定制

你不想被限制在只有4个或6个VGA信号源,需要一些更加先进的功能,如增加一个S-端子和复合接口。我们可根据你的预算和应用来定制。

定制的VGA Grid允许您指定一些额外的视频信号输入接口类型。每个源将被连接到一个外部扩展图像采集卡上,例如VGA到以太网。被采集的信号通过VGA Grid集中后上传到以太网。请参阅定制页面,确定你有多少源,你的图像分辨率和帧速率的要求是什么。


录制,就是这么简单!


VGA Grid还允许您从多个来源获取视频,创建一个通道,整合它们,然后保存文件。我们在标准配置中,提供一个2TB的硬盘,但可以根据你的需要,添加多个2TB的硬盘。这样,你就可以连续录制的影像,持续数月甚至更久。

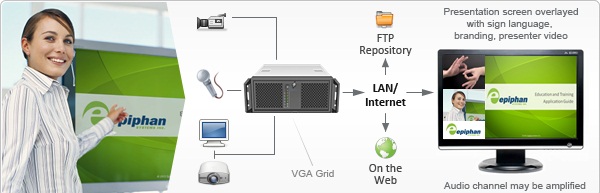

VGA Grid示例应用程序 - 3个窗口辅助演示

VGA2Grid multi window sign language

VGA Grid能够在一个屏幕上显示4通道的内容。通道一:幻灯片,通道二:演讲视频,通道3:摄像机或者其他视频源的视频,通道四:品牌标志。所有这些,VGA Grid能够在一个输出通道中显示。


更多信息
现场演示——请看 VGA Grid如何使用。输入用户名admin,密码为空。

案例研究——VGA Grid如何应用于世界各地的用户。

定制—— 定制你的VGA Grid,并预估成本。

注1:需要HDMI到DVI适配器电缆。 HDMI仅支持非加密保护的内容,并且不采集数字音频,但可以采集模拟音频。

技术参数

支持的RGB 模式720×400 at 70Hz, 85Hz
640×480 at 60Hz, 70Hz, 72Hz, 75Hz, 85Hz
800×600 at 56Hz, 60Hz, 72Hz, 75Hz, 85Hz
1024×768 at 60Hz, 70Hz, 72Hz, 75Hz, 85Hz
1152×864 at 60Hz, 70Hz, 75Hz, 85Hz
1152×900 at 66Hz
1280×960 at 60Hz, 85Hz
1280×1024 at 60Hz, 70Hz, 85Hz, 85Hz
1600×1200 at 60Hz, 70Hz, 75Hz, 85Hz
可以添加更多的分辨率,请联系我们。
可采集源的数量1 – 256(可以采集更多的源,请联系我们)
软件升级可以
视频编码格式MPEG4, H.264, MJPEG, Flash (H.263+)
实时传输模式RTP/RTSP, RTP/UDP, ASF/HTTP, FLV/HTTP, MJPEG/HTTP,
MPEG TS ( 支持苹果的 Live HTTP 流模式)
HTTP, Multicast 和 CDN 流
实时传输速率640×480:      1/60 - 30fps
1280×1024:  1/60 - 30fps
2048×2048:  1/60 - 10fps
码流每个源100kbps - 60Mbps
接口DVI (兼容VGA/HDMI),
USB, 复合, S-Video
音频(XLR 或 RCA)
额外的硬件特性外接 USB 存储设备, 移动设备,更高6 TB 硬盘 (升级后)
如何操作基于WEB的管理界面
特性可扩展的存储空间
支持iPAD, iPhone, iTouch 的专用URL 通道
可定制输入的数量,类型和分辨率
尺寸4U 机架式机箱
20.5"/522 mm (D) x 16.9"/430 mm (W) x 6.9"/176 mm (H)
重量大约18 kg. (定制的不同,会有所不同)。
原产国加拿大
