如何使用Epiphan DVI2USB 3.0采集音视频

        Epiphan DVI2USB 3.0帧采集器允许您从多种信号源(如:DVI,HDMI,VGA)的输出录制高质量的视频。Epiphan自带免费捕获工具软件Epiphan Capture Tool,可以安装在电脑上并用于管理采集、记录和流媒体视频。本文介绍了如何运用捕获工具捕捉HDMI音视频信号并记录在电脑上。
        在完成以下步骤之前,先确保DVI2USB 3.0已连接到HDMI视频源及一台终端电脑。
第1步: 安装

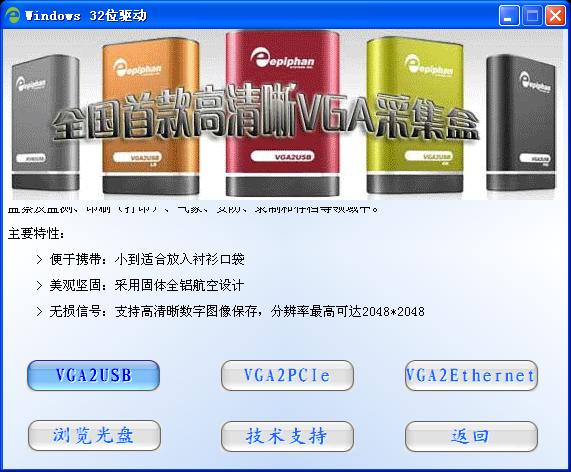

1.    将产品自带光盘放入光驱运行,根据你的操作系统选择不同的对应驱动,本文以Windows 32位操作系统为例。

2.    选择所使用的Epiphan产品,点击“VGA2USB”安装驱动程序及Epiphan Capture Tool捕获工具。

3. 打开桌面快捷图标 ,启动Epiphan Capture Tool捕获工具。

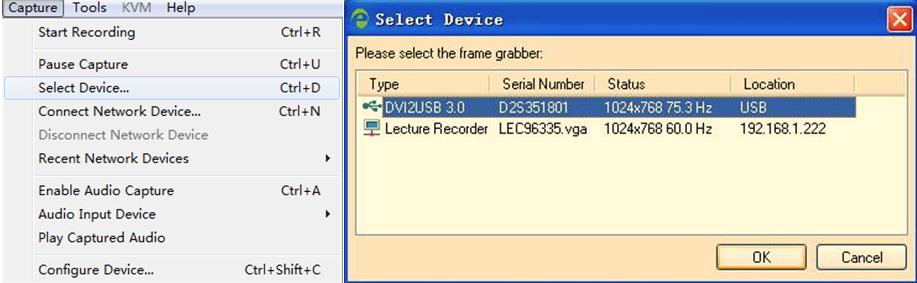

4. 若连接有多台设备,则从“Capture”菜单下点击“Select Device…”选择设备,如下图示

5. 如若信号连接不正常或无信号输入则会出现如下图所示,请检查信号。

第2步: 音频设置

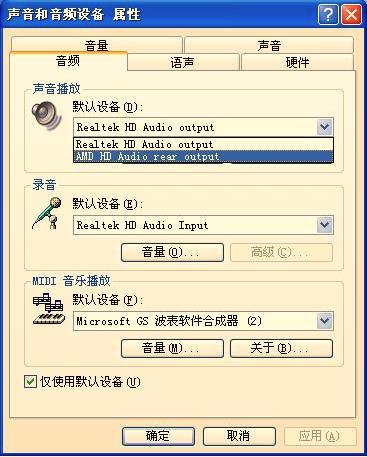

1.    若信号源是另一台电脑显卡的HDMI输出,则应将其默认声音播放设备改为显卡输出,以便HDMI可以内嵌音频输出。

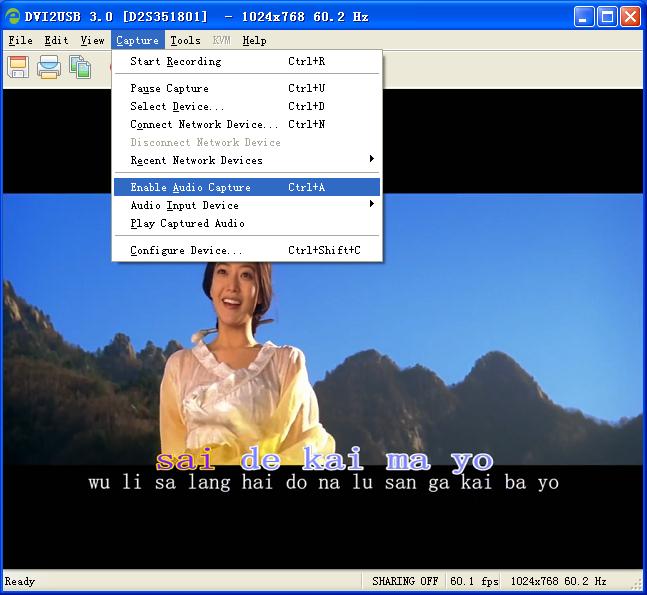

2.    单击捕获工具用户界面的“Capture”菜单下“Enable Audio Capture”选项,启用采集音频功能。

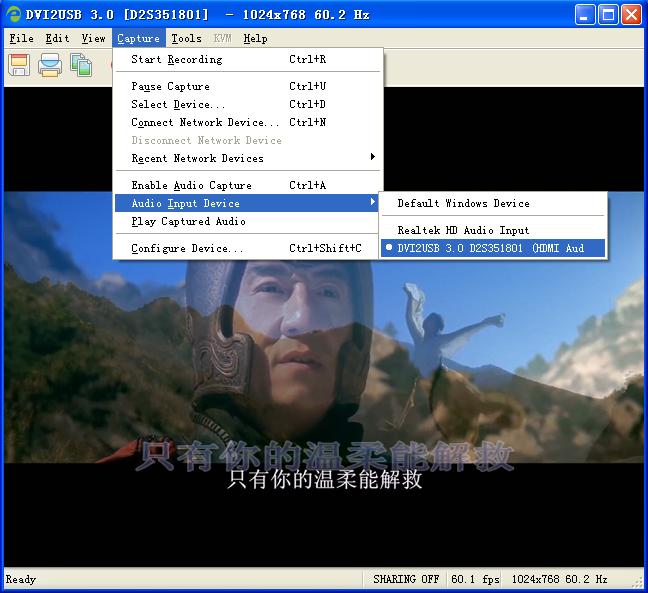

3.    单击“Capture”菜单下“Audio Input Device”选项,选择音频输入设备为“DVI2USB 3.0……”。

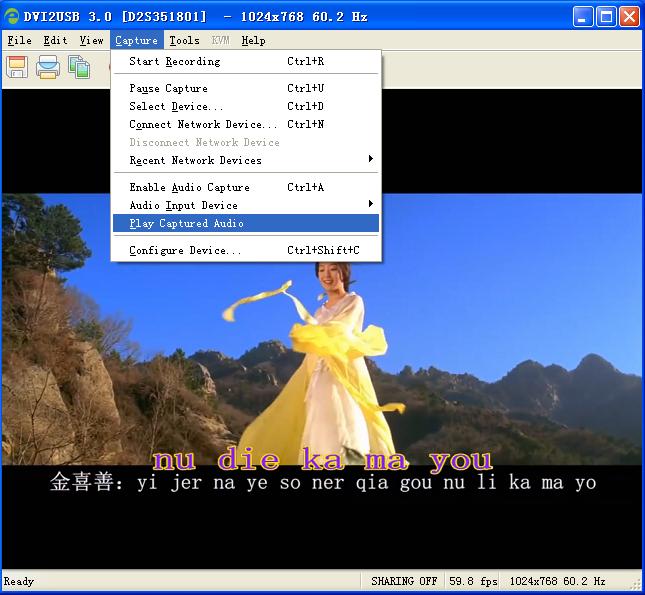

4.    若想在采集时监听到HDMI输入的音频,则点击“Capture”菜单下“Play Captured Audio”选项监听。

第3步: 视频设置

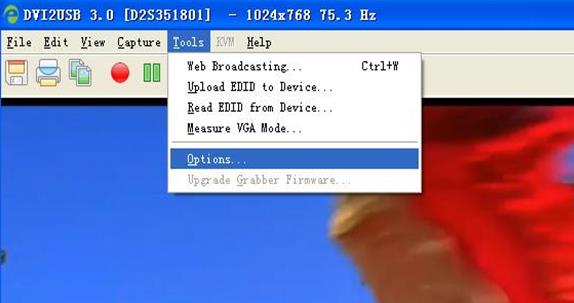

1.    单击捕获工具用户界面的“Tools”工具菜单。选择“Options…”操作选项。

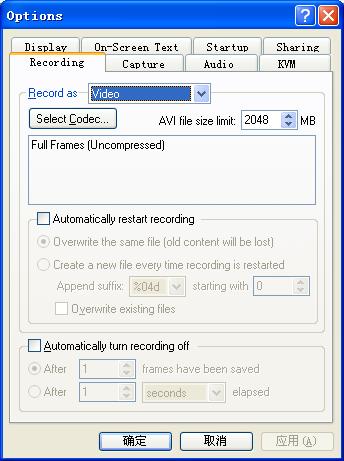

2.    默认打开“Recording”选项设置窗口,在“Record as”项后的下拉菜单中选择要采集成Video视频还是Image图片序列,点击“Select Codec…”选择编码器(若系统中装有其它编码插件,则可在此项中选择应用,默认无压缩文件会特别大)。

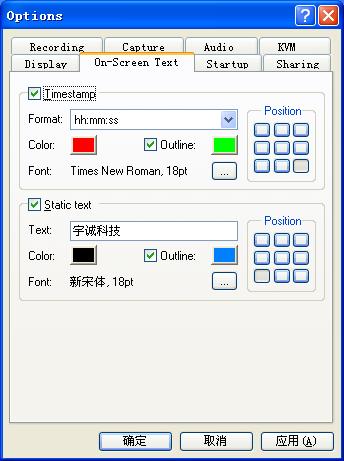

3.    若想给视频加入自己的文字和时间戳,则可在“On-Screen Text”选项下进行设置文字、字体、字号、颜色及位置。

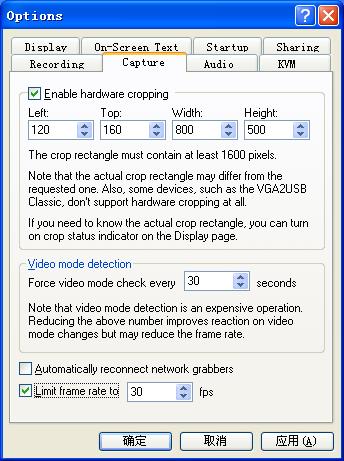

4.    若只想采集信号中的某一区域视频,则可在“Capture”选项中将“Enable hardware cropping”勾选并设置相应参数即可,最下端的“Limit frame rate to 30 fps”是将视频帧速率限定到了30fps,取消后将不受限制进行采集。

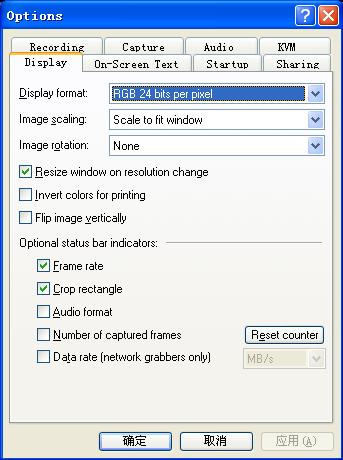

5.    在“Display”选项中可设置显示格式、窗口缩放、状态栏查看帧速率及裁切信息等。

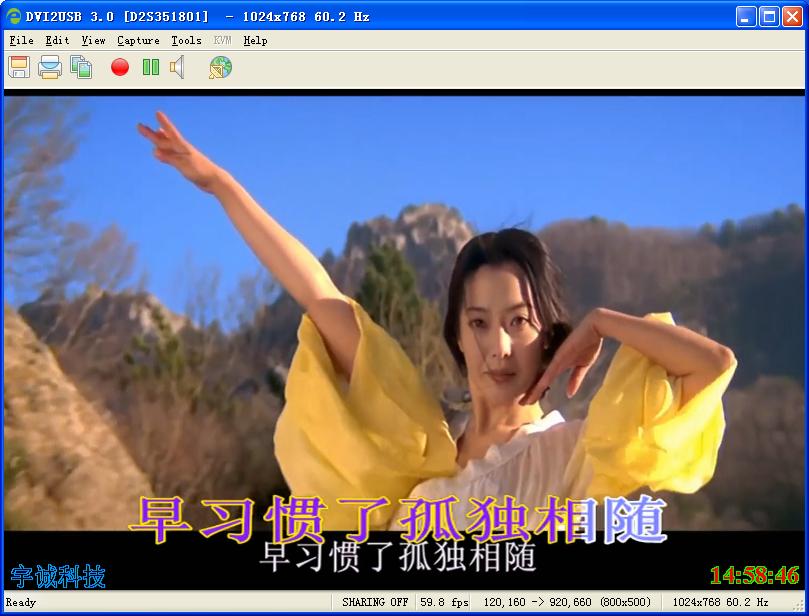

6.    现在就是设置完成后的实时预览效果,如下图所示,帧速率达到了59.8fps,采集大小由1024x768剪切为800x500,并在视频的左下角显示了自己的文字和右下角显示了当前的时间。

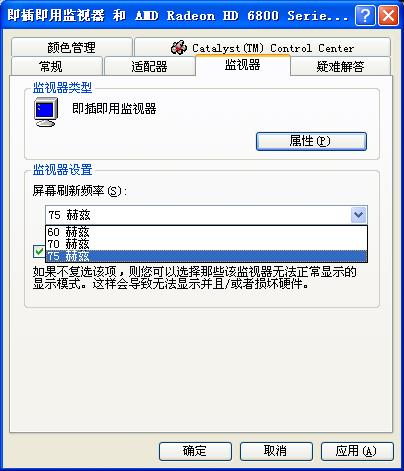

7.    若想采集到更高帧速率的视频,可将信号源的“屏幕刷新频率”改为75赫兹或更高如下图示

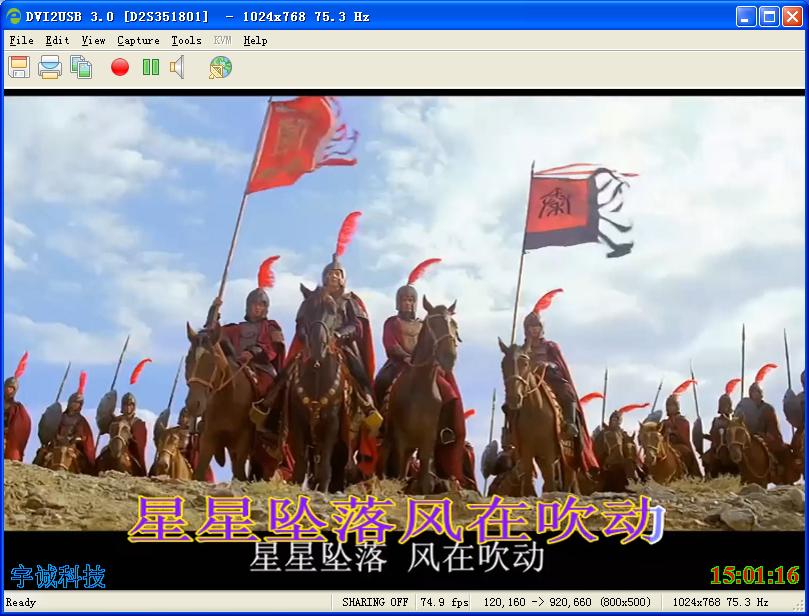

8.    下面你会看到更改之后的视频帧速率提高到了74.9fps

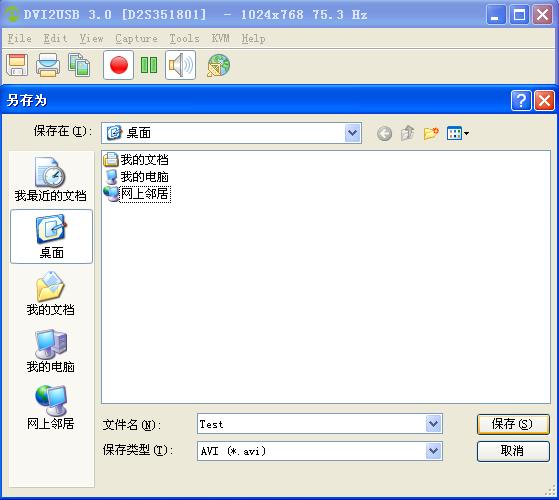

9.    现在点击工具栏中的红色按钮会弹出“另存为”的窗口,如下图所示,选择输入视频存放的位置及名称后,点击“保存”按钮即可开始录制视频。
