虽然Epiphan DVI2USB 3.0设备本身自带一个免费采集工具，能够记录采集视频，Epiphan还提供了驱动程序用于连接到兼容DirectShow,QuickTime和Video4Linux的第三方视频采集、记录和流媒体软件。这意味着Epiphan帧采集器被识别为一个外部USB摄像头。本教程将讲述如何在Windows 7操作系统中使用Windows Media Encoder 9采集HDMI视音频信号源并传输流。您可以参照下面的说明操作。
        在完成下列步骤之前请先确保DVI2USB3.0已接通HDMI信号源，并连接到终端电脑且已正确安装驱动程序。
步骤1: 安装软件
   1. 安装兼容DirectShow的第三方编码软件Microsoft Media Encoder媒体编码器。

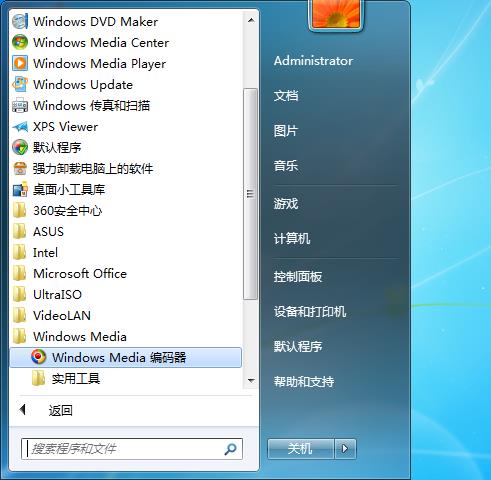

   2. 安装完成后，打开开始程序菜单中“Windows Media -> Windows Media 编码器”程序

步骤2: 设置及编码

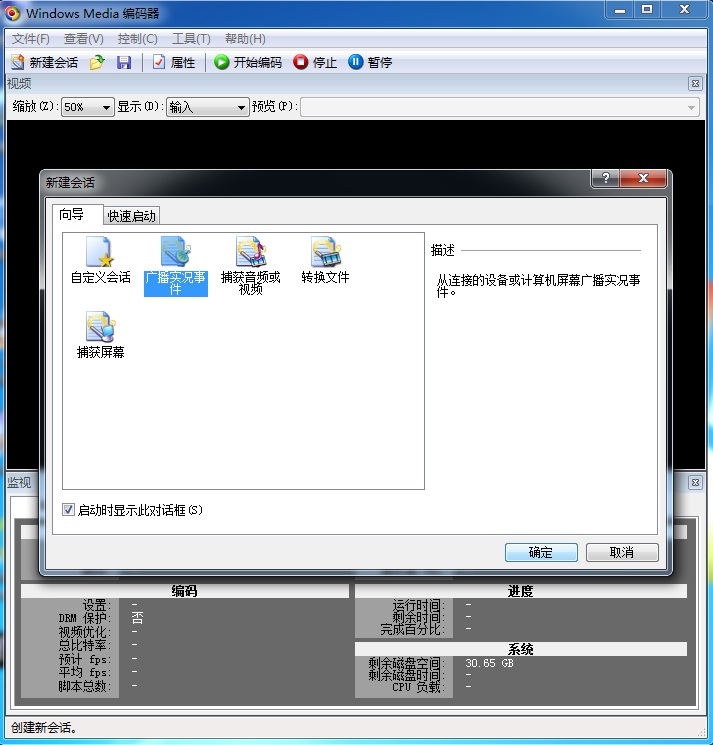

   1. 在打开的新建会话窗口中选择“广播实况事件”点击“确定”。

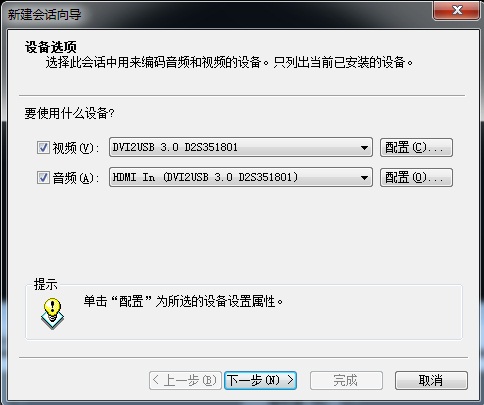

   2. 在新建会话向导窗口中将视频、音频勾选，从视频下拉列表中选择DVI2USB 3.0帧采集设备（如果抓帧器没有出现在列表中,检查你的连接,并确保正确安装了更新的驱动程序。使用Epiphan Capture Tool采集工具检测以确保设备被识别。）从音频下拉列表中选择音频设备:HDMI In (DVI2USB 3.0 D2S……)，点击下一步。

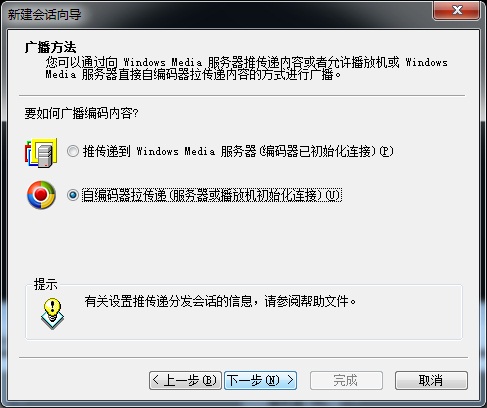

  3. 选择传输流的广播方式：第N项为上传至服务器，客户端通过访问服务器收看流内容；第二项为本机做为服务器，客户通过访问本机收看流内容，本文以第二项为例。

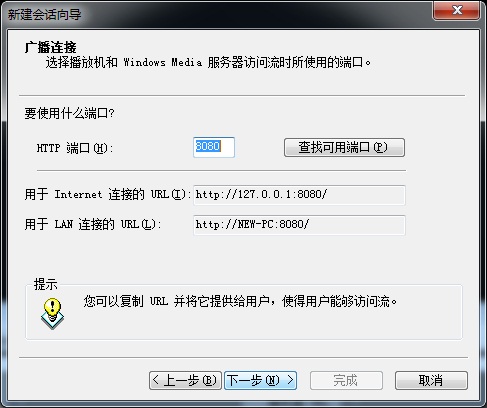

  4. 此处显示客户端访问时的IP地址及端口号，不插网线则无IP地址。

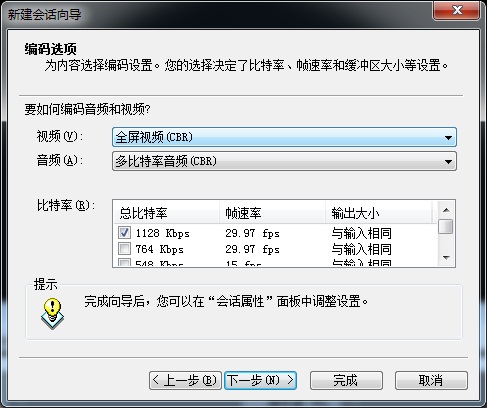

  5. 选择视、音频的码流及分辨率大小，先将视频选择为“全屏视频（CBR）”或根据您自己的需要选择，点击下一步。

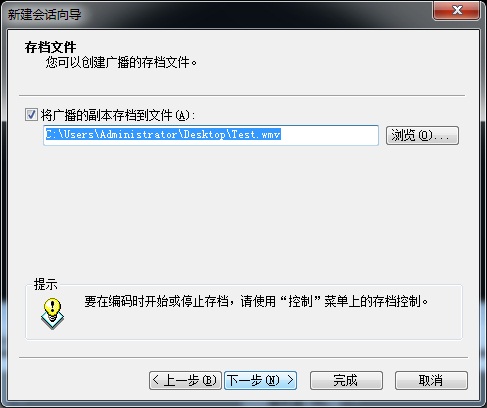

  6. 此处为编码时的保存位置，点击“浏览”按钮找到存放位置并输入名称。不勾选则只进行网络传输不保存文件，点击下一步。

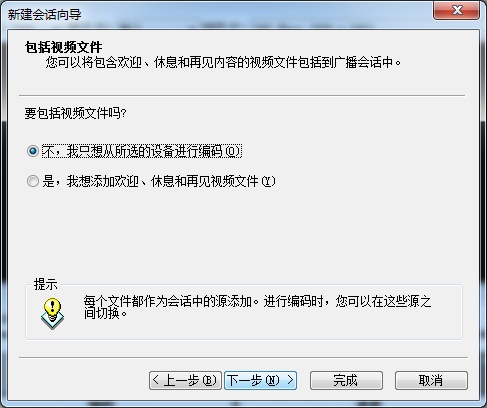

  7. 在此，您可以选择给视频加一些属性信息或是传输流时加入欢迎视频文件等，若都不需要则直接点击“完成”按钮即可。

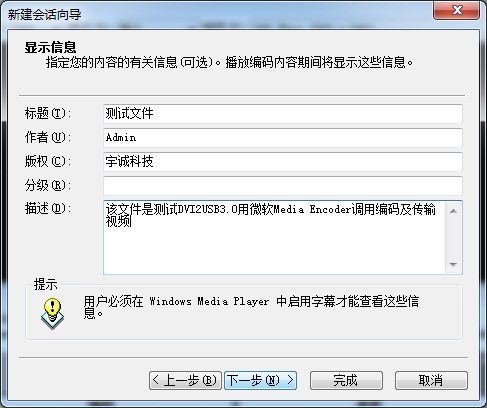

  8. 选择下一步后输入视频的一些属性信息（包括标题、作者、版权、描述等），点击“完成”进入程序。

  9. 此时，您可以点击工具栏上的“开始编码”进行编码，或点击“属性”安钮，调整采集的相关参数。

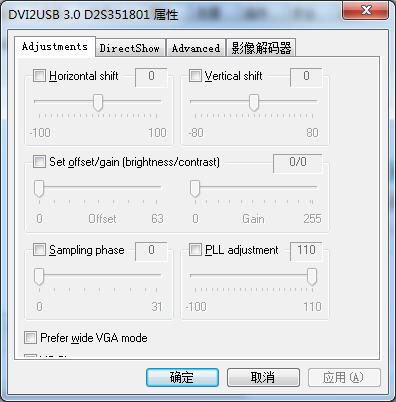

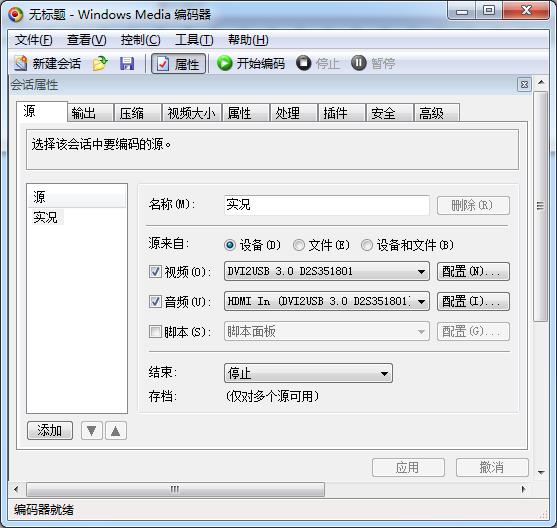

  10. 点击属性窗口中“源”选项下的视频或音频“配置”，调出相应设备的配置选择，例如：偏移、亮度、对比度等等一些参数调整，点击确定退出。

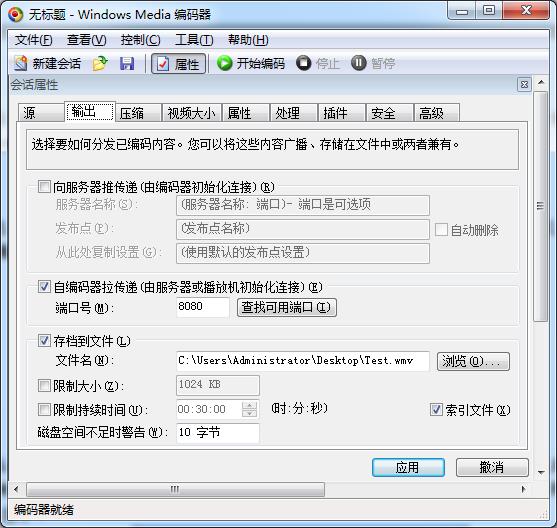

  11. 点击属性窗口中的“输出”选项，可修改存放位置，限制大小或时间停止编码。

  12. 点击属性窗口中的“压缩”选项，调整输出文件的码流、帧速率及分辨率大小。

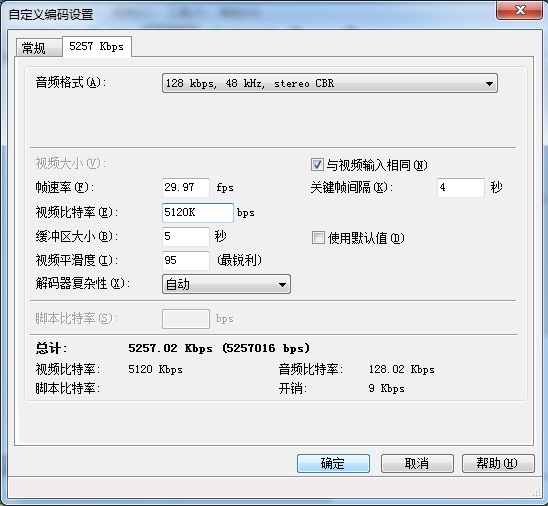

  13. 点击“编辑”进入自定义编码设置，选择第二项标签，调整音频格式为自己相要的格式。调整自定义视频大小或勾选“与视频输入相同”，视频比特率为“5120Kbps”或自定义大小，点击确定退出编码设置。

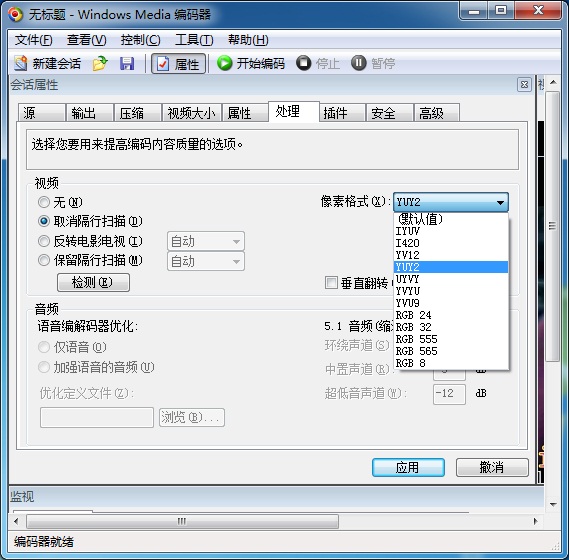

  14. 如果想得到更好的编码质量效果，在属性窗口中的“处理”选项下，将视频取消隔行扫描，像素格式改为“YUY2”，点击“应用”按钮保存参数设置。

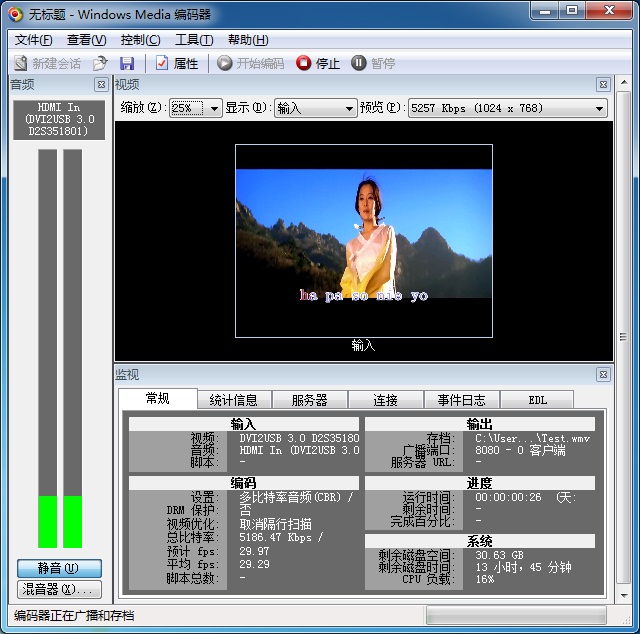

  15. 点击工具栏中的“开始编码”按钮，此时将按照您的相应设置来进行编码传输。

步骤3: 客户端网络访问直播流

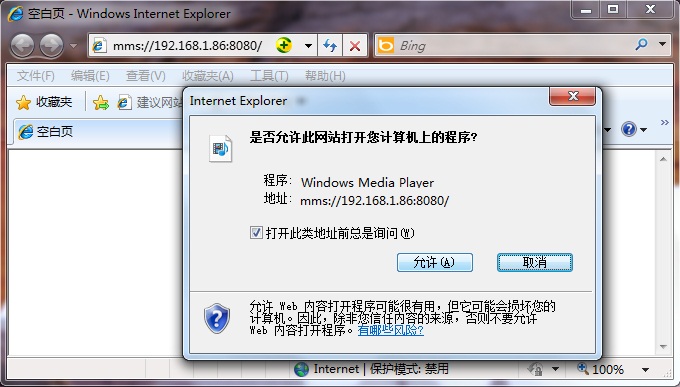

  1.  在客户端访问时可以通过IE浏览器输入服务器的广播地址及端口号（IP在步骤2的第4步中显示，也是编码服务器的IP）调用Media Player软件接收 广播流内容，IP地址与端口号之间必须用英文的标点符号“：”进行分隔，如下图所示，点击“充许”按钮用Windows Media Player播放视频流。

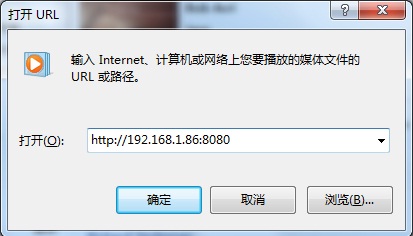

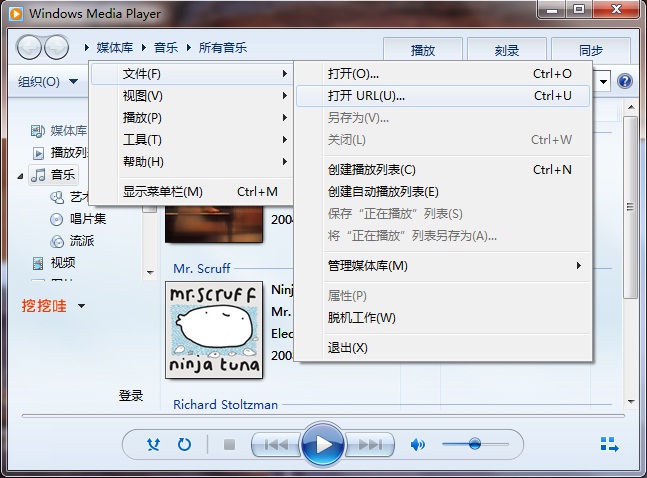

  2. 也可直接打开Windows Media Player软件,在标题栏上点右键选择“文件>打开URL（U）”。

  3. 在打开框中输入步骤2的第4步中的IP地址及端口号，即编码机的IP地址及端口号，(IP地址与端口号之间必须用英文的标点符号“：”进行分隔)，点击确定即可收看广播内容。

步骤4: 播放本地存储文件

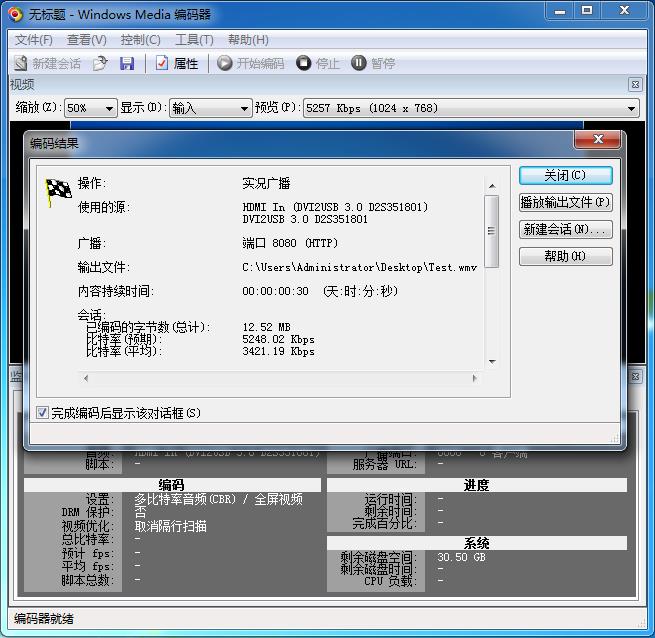

        如果想停止编码，则点击工具栏中的“停止”按钮即可，此时流传输停止且本地形成视频文件，并出现一个“编码结果”的窗口，点击“播放输出文件”则调用系统中的播放软件播放该视频文件，也可在关闭程序后到本地存储位置找到视频文件播放。
