如何区别和使用平衡与非平衡音频电缆

  在正确的时间使用正确的音频电缆

  系统中使用的音频电缆在直播流或录制您的直播节目时可能对声音质量产生重大影响。每根音频电缆,即使使用得当,也有可能在混音中增加噪音和失真,这意味着在手头的任务中使用正确的电缆是很重要的。这里最大的区别是不平衡电缆和平衡电缆之间的区别,通常也是造成最混乱的原因。知道要使用哪些电缆以及何时使用它们需要一些专业知识,所以让我们来看看这是什么!


  非平衡电缆

  电缆本身由塑料外壳内的两根电线组成:一根信号线和一根接地线。电缆中心的信号线通过音频信号,而周围的接地线屏蔽主信号线,使其免受来自诸如灯、电视、收音机和变压器等设备的外部电子干扰。

   当电缆从您使用的设备(如仪器或立体声系统)接收音频信号,并将其直接传送到混音器或其他捕获/接收设备而不进行操作时,它被认为是“不平衡的”。让音频保持原样使事情变得简单,但这也意味着有时音频可能会失真。

   非平衡电缆通常使用两种不同类型的连接器之一:

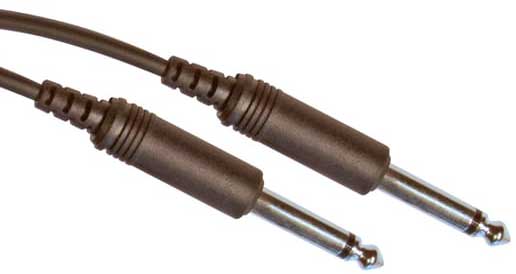

  • 标准TS(尖头套筒)1/4”电缆连接器,与将吉他连接到放大器时使用的连接器类型相同。

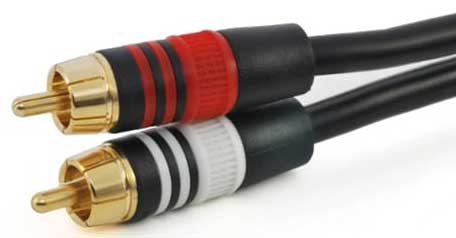

  • RCA电缆连接器,是立体声设置中常用的红色和白色尖端,如环绕音响系统、转盘和老式音响系统。


  平衡电缆

  平衡电缆在塑料外壳内有三根电线:两根信号线和一根接地线。信号线通过每根导线传递相同的音频信号,而周围的地线与非平衡电缆的工作方式相同,屏蔽信号线免受外部电子干扰。与平衡电缆的不同之处在于发送和接收信号的设备每个都有一个转换器,允许它们使用两根信号线。

  当设备发送两个信号时,它会使它们“异相”。信号仍然相同,但其中一个是与原件相反的倒置镜。当信号到达接收设备时,它将两个信号重新同相,获取镜像信号并将其恢复为原始形式。两个信号匹配,这是传递给混音器的信号。但是,任何发生的失真都会影响信号,因此当它们在末尾翻转时,失真将会异相,并会自行消除。对其工作原理进行良好的可视化是很好的,但是如果要解决这个问题太多,那么就足以知道平衡电缆可以减少音频失真,但代价是会给工艺和设备带来极大的复杂性。

  平衡电缆还有两个常见的典型连接器尖端:

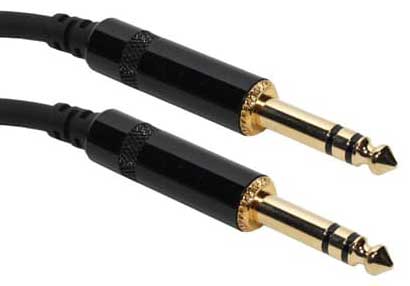

  • TRS(尖端环套)电缆连接器,例如用于耳机插孔的连接器,

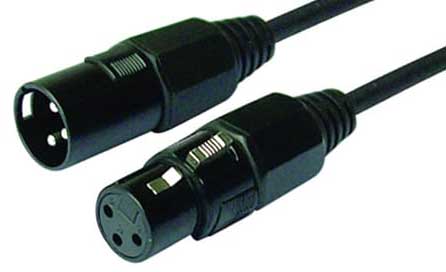

  • XLR电缆,通常是麦克风上的连接器.


  各种电缆的优缺点

  了解电缆如何工作,让我们讨论使用电缆的时间和地点.

  1. 长度

  失衡电缆的最大缺点是失真。 用于保护不平衡电缆的地线可以在较长的电缆长度上实际上充当周围噪声的天线或放大器。 来自附近电视或音频系统的嗡嗡声可以通过录音中听到的电缆拾取。 作为一般规则,只有长度超过20英尺的电缆才能发现这种效果。

  使用平衡电缆,您不会得到相同的失真,因此它们可以更长,而不会对您的音质造成任何损害。 也就是说,当电线长度小于10英尺时,不平衡电缆实际上比平衡电缆具有更强的信号。 这是因为在这个长度上,任何失真都不太可能,并且当不存在潜在失真造成的损害时,不平衡电缆的简单性可以产生奇迹。 例如,母版制作工作室通常使用长度在3到10英尺之间的不平衡电缆.

  2. 价钱

  那么除了这种情况,为什么要购买不平衡电缆?事实上,不平衡电缆相对于平衡电缆的主要优点是成本。不平衡电缆,取决于它们的质量,可能是平衡电缆成本的30%-60%。增加平衡电缆的安全性是有代价的,即使您购买后,仍然需要将电缆与平衡混合设备配对,这也可能更昂贵。

  当您希望将现场生产预算保持在较低水平时,不平衡电缆可能是一项非常有价值的购买,甚至还有很好的方法可以保持非平衡电缆的质量。当您将电缆连接到具有大声信号的仪器或设备(例如吉他或键盘)时,它们的声音足够大,以至于电缆可能拾取的任何额外噪音都将无法察觉 - 来自吉他或键盘的声音很容易掩盖以不会发生在麦克风等设备的相对安静信号上的方式消除不必要的噪音。

  3. 技术规格

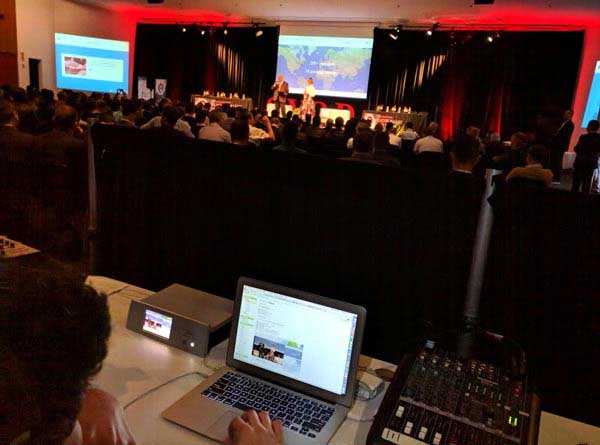

  除了这些例外,平衡电缆相对于不平衡是一个巨大的改进。 它们具有更好的信噪比,更低的阻抗信号,几乎没有外部噪声或失真。 平衡信号是对不平衡信号的极大改进,这就是为什么所有Epiphan捕获,流媒体和录制设备,如Pearl(我们的旗舰一体化现场制作流媒体,录制和混音设备),都是按照专业标准设计的, 允许用户实现最佳的音频(和视频)质量。

  平衡和非平衡电缆之间的差异是微妙的,一开始很容易错过它们。 如果您使用非常短的非平衡电缆,或者在吉他等大声设备上使用较长的非平衡电缆,则根本没有区别。 但有时候,在平衡电缆上花费额外的钱并且平衡的设备设置是完全必要的。 在处理诸如连接远距离麦克风或高干扰区域中的布线等任务时,平衡电缆提供的额外音频平衡会产生巨大差异。 知道何时使用非平衡电缆以及何时更好地使用平衡电缆可以在现场直播和录制现场活动方面发挥重要作用.
