什么是EDID,为什么它很重要?

在解决与客户不同的视频捕获问题时,这个问题出现了很多。

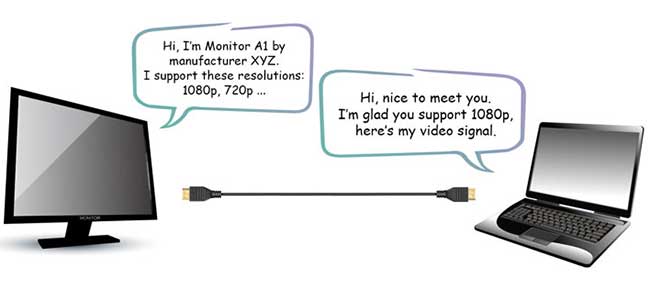

我通常的基本描述是EDID是监视器向视频源提供的描述监视器功能的信息。 这允许视频源发出监视器支持的视频信号。 EDID对于DVI和HDMI视频源很重要,偶尔也会用于VGA源。


当然,如果你真的进入它,EDID(代表扩展显示识别数据)要复杂得多。它包括供应商和产品ID,序列号,制造日期,显示器尺寸,支持的分辨率和频率,以及原始分辨率的详细信号时序。另外,通常当我们谈到EDID时,我们实际上指的是E-EDID或增强型扩展显示识别数据。

当EDID于1994年首次推出时,它只有128字节。它具有供应商和产品信息,EDID修订版,显示功能(大小,分辨率,同步等),色彩空间和详细的分辨率/时序信息。在2000年,E-EDID对此进行了扩展,允许多个128字节的块。今天的HDMI设备最常使用E-EDID,并包含指定音频功能的信息,包括编解码器,采样率和通道。

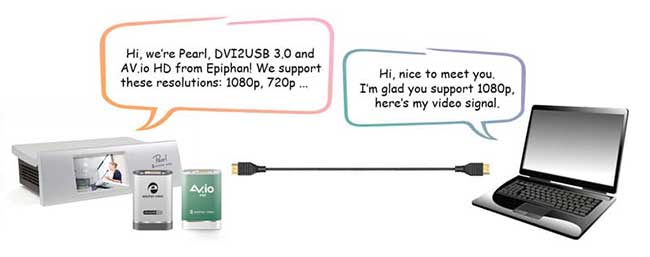

当您将视频源(例如相机,笔记本电脑,科学仪器等)连接到任何Epiphan捕获(或捕获和流媒体)设备时,我们的设备将充当您视频源的“监视器”。


我们的产品预先加载了默认的EDID,列出了大量支持的分辨率,色彩空间,时序信息等。此默认EDID通常很好,适用于各种视频源。 但有时,将特定的EDID上传到设备,告诉您的视频源提供您要捕获的输出,或者添加不在默认EDID中的自定义分辨率或时序是有用的。

你什么时候使用自定义EDID?

以下是您可能希望上传特定EDID而非使用默认值的一些原因。

解析度

有时您想尝试强制视频源使用特定分辨率。 要执行此操作,您可以上传仅列出该单个视频分辨率的EDID。 例如,我们发现在某些笔记本电脑上,即使你告诉笔记本电脑以1080p输出视频,当它看到有其他分辨率的EDID时,它会选择一个更喜欢的。 您从操作系统中做的任何事情都无法改变笔记本电脑的想法。 将自定义EDID(仅使用一种分辨率)上传到捕获设备可以解决此问题。

一个重要的注意事项,我说过“尝试”强制视频源。 这是因为即使EDID仅列出一个特定的分辨率,解释这个并发出正确的信号仍完全取决于视频源,视频源可能忽略EDID.

HDMI摄像头

我偶尔会听到连接到我们产品的HDMI摄像头,我们要么不采集任何照片,要么只采集摄像机的标清分辨率视频。我们发现在这些情况下,相机正在寻找EDID中非常具体的东西,我们的默认EDID旨在解决各种各样的设备,但没有这个。当我们发现这些情况时,我们会使用所需的部件更新我们的默认EDID,但每个月都会出现新的相机,其中一些可能会遇到类似的问题。如果您遇到过这样的问题,请通过支持联系我们,我们还有其他一些我们将分享的EDID。如果这些不起作用,我们可以为您创建一个自定义的。

HDMI音频

对于支持嵌入式HDMI音频的产品,EDID必须宣传此功能,否则连接的视频源不太可能发送任何音频。相反,对于不支持嵌入式HDMI音频的产品,您需要一种不会宣传任何音频功能的EDID,因为将带有嵌入音频的信号发送到不支持它的设备会导致图形问题。不过不用担心,我们已经为设备设计了默认的EDID来考虑这一点,只有我们带有音频的产品才会宣传支持音频。如果您遇到想要在支持HDMI音频的设备上阻止音频的情况,您可以查看产品的“下载”页面,查找不包含音频支持的自定义EDID。

包装好了

所有Epiphan目前的产品,除入门级VGA2USB外,都为您提供了上传新EDID的方法。 (请务必先断开视频信号线与设备的连接,否则上传可能会失败!)产品的“下载”页面包含我们为您创建和测试的不同EDID列表。

百分之九十五的客户从不需要对EDID做任何事情。但是,如果你有百分之五的人,我希望这篇文章能帮助你了解它们是什么以及何时需要它们。
