如何在DVI上实现HDMI内嵌音频


我们几乎每天都会从潜在客户那里听到这个问题:Epiphan采集器能否真正通过DVI端口捕获HDMI内嵌音频?答案是肯定的!

让我们花几分钟时间谈论Epiphan的视频捕捉设备DVI2USB 3.0,DVI2PCIe Duo和AV.io HD如何从HDMI源捕获音频。

HDMI使用DVI连接器中可用完全相同的引脚。这是故意设计完成的。设计HDMI标准的人确保DVI连接器可以使用HDMI信号,反之亦然。两种标准都沿着电缆内的同一组电线发送视频,其上有HDMI或DVI端。 然而,当传输HDMI时,音频与视频信号交错。

当Epiphan视频捕获设备识别出输入信号在视频线之间具有数据(即HDMI视频信号模式)时,它读取音频数据并将其解包。


想知道更多?继续阅读......

在一开始的时候…

早在90年代后期,视频行业就认识到VGA /模拟系统已经过时,需要一种新的视频信号类型。一个是数字的,可以提供更高质量,速度和分辨率的信号类型。

1999年,DVI诞生了。一种新的连接类型,允许广泛的选项,包括通过“TMDS”(最小化转换的差分信号)通道的数字视频,同时还支持旧VGA信号的单独引脚。

似乎DVI是一个普遍的选择。

但是之后…

在2000年代早期迅速变化的世界中,很快发现DVI缺少一些重要特征。高端家庭影院市场的增长,对大屏幕,高清,DVD和即将推出的蓝光格式的渴望意味着需要包括嵌入式音频和复制保护的小型连接器。DVI缺少所有这些东西,因此设计了一个新标准。

2002年,HDMI诞生了。 HDMI设计为具有更小的插头,纯数字数据,数字音频和高带宽数字内容保护(HDCP)支持。

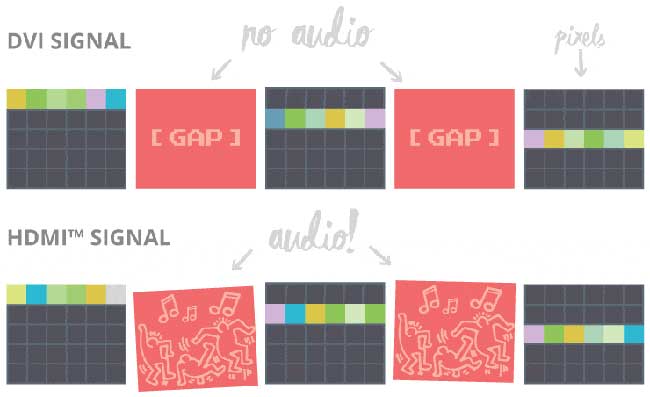

从一开始就知道他们想要使HDMI和DVI兼容,视频行业设计了HDMI,因此它使用与DVI数字视频数据相同的TMDS通道。具体而言,HDMI协议使用DVI视频协议中已存在的间隙,并在每行和视频帧之间的这些间隙中添加音频(和其他重要信息)。因此,DVI和HDMI具有相同的电气规格,只需一个简单的插头适配器,您就可以从DVI转到HDMI,反之亦然。无需信号转换。

切向但有趣:最初,较小的HDMI连接器(使用比DVI更少的引脚)无法提供与DVI相同的高分辨率范围。 HDMI标准的更新版本通过使用更高频率传输添加更高分辨率解决了这个问题,但HDMI仍然缺乏模拟/ VGA信号支持。因此,结果不向后兼容,因此DVI继续作为标准,更多地关注工业解决方案,而HDMI专注于消费者市场。

值得再次重复这一部分:

最初的DVI规格不包括音频(毕竟是1999年),但DVI和HDMI使用相同的数字通道和物理线来传输所有数据。HDMI在标准DVI中仅用于视频的相同引脚上交错发送视频和音频数据,HDMI不使用单独的一组引脚用于音频。

这意味着所有数据都存在,只需要倾听它。

显卡制造商(包括nVidia和ATI)首先利用这一重要的HDMI / DVI关系,基本可通过DVI连接器发送HDMI数据,提供在消费市场中满足HDMI和高端工业分辨率的一个灵活产品GPU。

在艾普飞中,我们看到了对单一,灵活和强大产品的同样需求,反过来:我们需要捕获它。

Epiphan的客户拥有他们想要捕获的各种视频源,因此我们创建的产品可提供便携性并捕获高分辨率视频,HDMI音频以及模拟/ VGA。为此,我们选择使用具有数字和模拟支持的DVI-I连接器。

这意味着Epiphan的AV.io HD,DVI2USB 3.0,DVI2PCIe Duo以及使用这些捕获设备构建的所有产品都可以支持DVI,HDMI和VGA信号,并且还可以使用一个紧凑的DVI-I端口支持HDMI音频捕获。

最后,没有任何变换,HDMI音频通过用于DVI视频的相同数字通道传输。
