HDBaseT是什么协议?与SDI和HDMI比较有哪些区别?


HDBaseT是什么协议?它是由来自日韩的家电大厂LG、Samsung、Sony等公司组建的HDBaseT联盟推出,是一项用于整个家庭范围内及商业环境中未压缩高清多媒体内容融合传输的标准。HDBaseT接口采用俗称水晶头的RJ45接头,该技术可使您能够连接身边的所有娱乐和内容设备,实现无压缩、超高清数字媒体内容的优化传输。其核心在于,仅使用一条普通网线,即能将未压缩高画质视频、音频、网络、控制讯号和电源(POE)功能集中在一起,透过普通网线作为传输电缆来传输,称为5Play™技术。HDBaseT 5Play™ 技术可以通过一条100米的普通网线将下列的内容集中传输:

1.视频

HDBaseT技术可以将全高清或立体4K*2K超高分辨率、无压缩的视频数据传输至单个或多个设备。它支持HDMI1.4高清影音接口的所有特性,包括消费电子控制通道(CEC),高带宽数字内容保护技术(HDCP),电子节目菜单(EPG),扩展显示标识数据(EDID),独有的特性确保了高清视频画质及零延迟传输。

2.音频

HDBaseT的音频由HDMI芯片组进行直接传输,故此音频传输支持全部高清音频格式,包括数字化影院系统(DTS),DTS HD-Master Audio(DTS-HD MA),杜比数字技术(Dolby Digital),杜比TrueHD技术(Dolby TrueHD)。

3.以太网

HDBaseT标准支持计算机,电视机,音频系统,及其它电子设备在百兆以太网环境下,融合传输任何多媒体视音频数据流。同时还支持以太网的后备模式,4.控制信号

HDBaseT能同时传输对应不同指令的多种控制信号,如通用串行总线(USB),RS-232 通讯接口,消费电子控制通道(CEC),红外线以及网协(IP)控制信号。

5.电源(POE)功能

HDBaseT标准应用中,同样能通过以太网CAT5e/6普通网线进行100W的直流电源(POE)供电。其整体传输的主要优势,是为用户的使用设备随时提供便利,减少供电问题产生的使用限制。

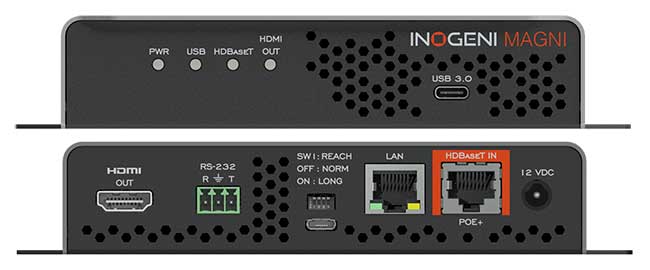

HDBaseT采集器

下面来看一下促使HDBaseT诞生的元素大致有哪些:

1.HDMI线缆最佳传输距离只有5米左右,极大限制了高清设备的使用范围,而HDBaseT传输距离可达100米。

2.HDMI线缆价格不菲,而HDBaseT使用便宜的CAT5/6类以太网网线作为传输介质。

3.HDMI是一种封闭的标准,厂商使用HDMI接口则需缴纳一定的授权费方可使用,而HDBaseT是开放的标准,无需缴纳额外费用。

4.HDBaseT标准目前支持最高达20Gb/s的传输速率,可以完全满足所有未经压缩的1080p或更清晰的4K*2K视频传输。

HDBaseT协议与SDI和HDMI接口比较有哪些区别呢?

1.SDI(Serial Digital Interface)

SDI接口是数字分量串行接口,按速率分为标准清晰度SD-SDI、高清HD-SDI和3G-SDI,及超高清4K标准6G-SDI和12G-SDI。多采用75-5同轴线缆作为传输介质,可同时传输视频及音频信号。

2.HDMI(High Definition Multimedia Interface)

HDMI是高清晰度多媒体接口,是一种适合影像传输的专用型数字化视音频接口技术,可同时传输影像及内嵌音频信号。

3.HDBaseT

HDbaseT 1.0支持最高20Gbps的传输速率,能完美地支持FULL 3D和4K x 2K视频格式,传输采用普通的CAT5e/6网络线缆进行无压缩传输,连接器也采用普通的 RJ45接头,而传输距离达到了100米,此外,还提供以以太网功能、100W的供电能力(PoE)和其他控制信号通道

三个接口标准特性功能对比:

接口标准

HDMI

HDBaseT

SDI

无压缩视频/音频传输速率

4.95Gbit/s(1.0–1.2a版)

10.2Gbps (1.3-1.4b版)

18Gbps(2.0–2.0b版)

48 Gbps(2.1版)

最高20Gbps

SD-SDI(270Mbp,SMPTE259M)

HD-SDI(1.485Gbps,SMPTE292M)

3G-SDI(2.97Gbps,SMPTE424M)

6G-SDI(5.94Gb/s,SMPTE ST-2081)

12G-SDI(11.88Gb/s,SMPTE ST-2082)

传输控制

信号

不支持

支持(标准)

支持(需要复杂的调制和解调)

支持传输

线缆长度

50M

100M

100M

线缆类型

HDMI线缆

低成本的标准超5类或6类网线

75欧姆同轴线缆

连接器

HDMI连接器

标准RJ-45连接器

IEC 60169-8标准连接器

供电能力

No

POE供电最高100W(可用于机顶盒向LCD TV供电等应用)

POC供电(自定义可选择

12V\24V\48V)

便于安装

No

Yes(类似网线安装)

Yes

网络互联

1.4版后新增HDMI百兆以太网沟道,允许基于互联网的HDMI设备和其它HDMI设备共享互联网接入,无需另接一条以太网线

长距离,可适用于办公和工业环境的菊花链和星形拓扑

No

通过以上内容可以看出HDBaseT优势大致如下:

1)HDBaseT可以支持无压缩的音视频传输速率高达20Gbps,并提供以太网功能和100W的供电能力(PoE)。

2)HDBaseT是以网络传送为基础的一种标准,只需一根RJ45网线便可以将音频、视频、网络、控制信号和供电线路集中到一起,简化了安装,连接和维护,并降低了成本。

3)HDBaseT采用普通低成本网线作为传输电缆来传输,传输距离长达100米。而HDMI必须使用专用、昂贵的线缆,传输距离只有5~50m左右,大大限制了高清设备的使用范围,多个设备的布线也成问题。

4)超高分辨率的HDBaseT技术允许传输无压缩的超高清分辨率及4K视频。

5)HDMI是封闭的标准,厂商使用HDMI接口需要缴纳一定的授权使用费,而HDBaseT是开放的标准,无需缴纳额外费用。

现今,HDBaseT标准为不同市场提供优化的解决方案,满足市场的特定需求:包括影音、汽车、工业计算机和消费电子等。使用最低成本达到最佳性能的传输方式,实现最远距离的高质量传输是这些领域的共同需求。
