技术文章

如何使用便携式视频示波器来增强视频制作

将示波器软件与便携式Epiphan视频采集卡结合使用,可提供价格合理但功能强大的视频质量保证解决方案。

如果您的工作涉及监视和/或编辑视频图像,则您可能已经熟悉示波器的概念。但是对于那些并非如此的人来说,视频示波器是强大的工具,可以在现场和后期制作环境中完善您的视频作品,特别是与便携式捕捉设备(例如Epiphan的AV.io系列多功能且易于使用的视频采集器)结合使用时 。


什么是视频示波器?

现代视频示波器基于原始示波器,示波器被定义为一种电子测试仪器,可观察不断变化的信号电压,通常是一个或多个信号随时间变化的二维图。生成的曲线图就是所谓的波形-波形信号的形状和形式。

可以分析观察到波形的属性,例如:幅度,频率,上升时间,时间间隔,失真等。示波器用于科学,医学,工程,汽车和电信行业。

例如,我曾经去过医院或诊所进行心电图检查–使用放置在皮肤上的电极记录一段时间内心脏电活动的过程–实际上,您经历了特殊示波器类型的第一手资料。


心电图(EKG)波形

现场制作的视频范围

基于示波器技术的视频出现了两个非常有用的范围:波形监视器和矢量示波器。

简而言之,波形监视器显示随时间变化的镜头亮度,而矢量示波器用于测量视频图像中的颜色信息,例如色相和饱和度。矢量示波器将视频的颜色信息映射到圆形图表上。

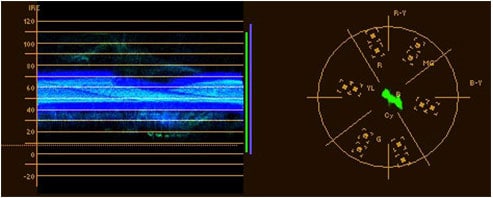

波形(左)与矢量示波器(右)

实际上,波形和矢量示波器监视通常在视频环境中用于以下目的:

>校准摄像机

>“限制”多相机设置(以确保在相同条件下拍摄相同照片会产生相同结果)

>设定相机曝光

>对视频设备进行诊断和故障排除

>胶片到磁带的转移,色彩校正和其他生产活动

因为每个人的眼睛对世界的看法都不一样,所以范围对于客观评估镜头很有用。在实时多摄像机生产环境中,矢量表和波形对于校准多台摄像机最有用–如上列表中所述,可确保两次拍摄之间的更大一致性。在后期制作中,示波器对于更改和增强数字视频素材的色彩(也称为“色彩分级”)至关重要。

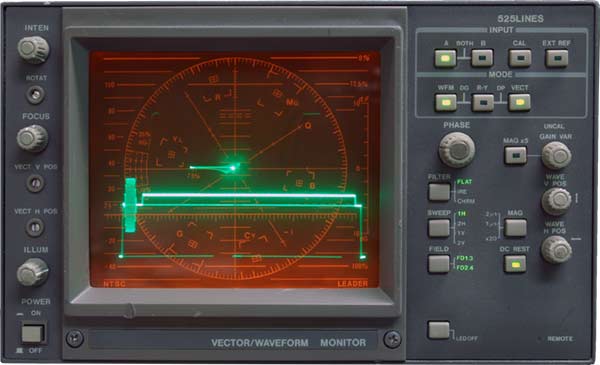

矢量/波形示波器硬件

典型的示波器硬件具有支持SD / HD-SDI视频信号的输入,并提供一系列波形和矢量显示器显示,以及各种特定于产品的功能集,例如3G / 6G-SDI输入,HDMI输入/输出,高分辨率LCD显示屏,DCI和UHD 4K支持等等。

视技术能力而定,示波器硬件的价格范围从数百美元到10,000美元甚至更高。

AV.io视频采集卡的优势

如果您从事视频监视和编辑,但又花不起数千美元购买示波器硬件,那么示波器软件是您可以接受的替代选择。与示波器同类产品相比,借助示波器软件,您将获得无与伦比的灵活性和价值,而性能会稍有所下降。

Divergent的ScopeBox软件(仅适用于Mac)仅售99美元,包含大量令人印象深刻的高精度示波器以及预览监视和视频捕获功能。 ScopeBox可以与各种视频编辑应用程序(例如Adobe Premiere Pro和After Effects)进行同步,但也可以从采集卡接受实时输入,例如Epiphan的免安装便携式视频采集卡AV.io SDI

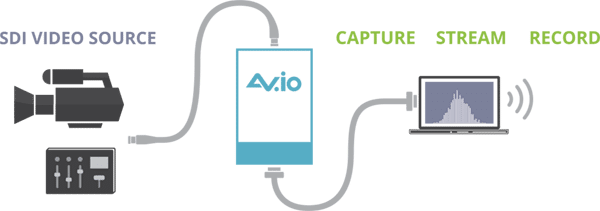

AV.io SDI连接图

作为一个实际示例,您可以在实时生产设置中使用Scopebox,以通过连接到运行ScopeBox的计算机的AV.io SDI设备捕获专业相机的SDI输出。 在Scopebox应用程序中,您可以在ScopeBox简单但可自定义的界面中显示预览图像以及所需的任何范围。您可以根据需要在界面中排列和调整范围的大小,并将布局保存到预设中,以便随时调用和应用。

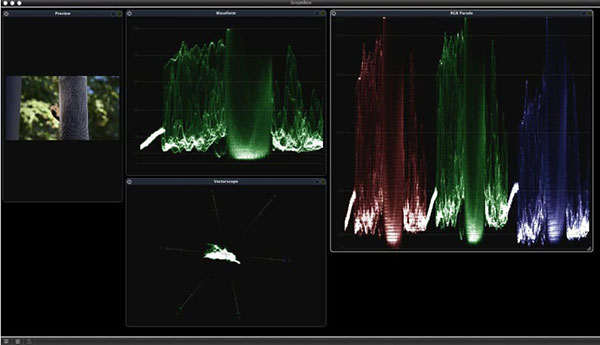

示例ScopeBox界面,带有预览窗口和三个范围

示波器如何改善我的视频?

Scopebox中包括各种示波器和监视器,以确保最终的视频质量。 这些只是其中一些有用的工具,以及与AV.io SDI结合使用时,它们如何帮助创建完美的作品。

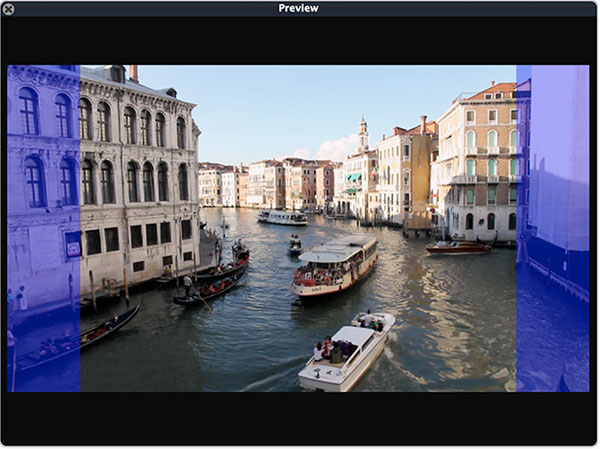

预习

通过有用的色彩校正预览和叠加选项(例如三分之二和中心标记)为您提供更大的快照预览

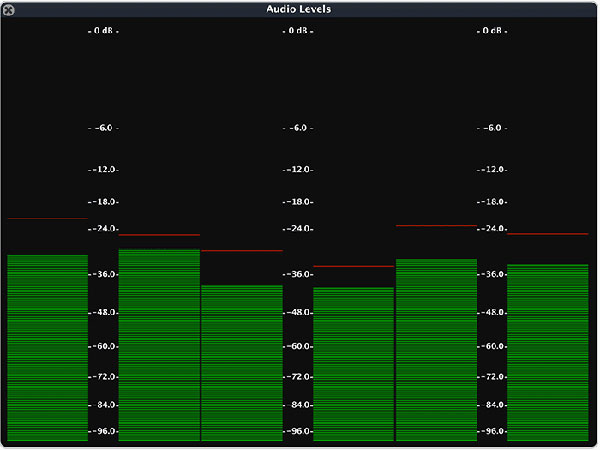

音频监控器

有助于确保音频设置为完美的聆听音量.

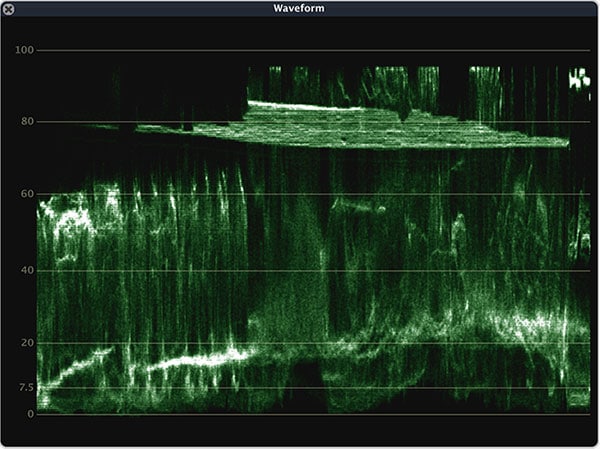

波形监视器

确保从拍摄中获得最大的对比度和清晰度

对设置绿屏快照也很有帮助

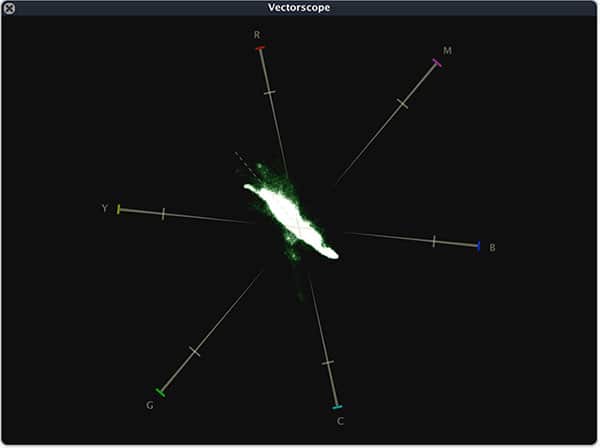

矢量镜

精确显示色彩的饱和度,因此您的视频将尽可能具有最亮的色彩而不会太亮

确保黑白平衡

帮助您校准设备

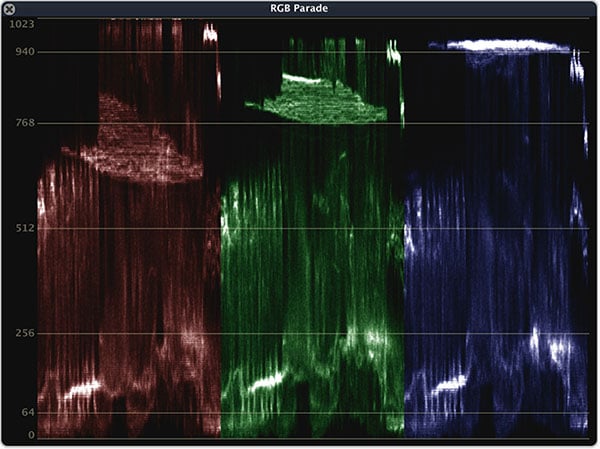

RGB游行

以不同的颜色显示不同的频道

与波形一起使用可帮助您隔离拍摄中曝光过度的部分

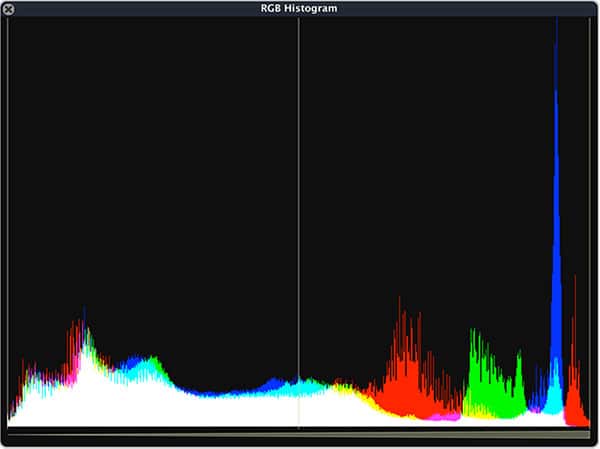

RGB直方图

显示所有色彩集中在哪里

有助于识别对比度和饱和度问题


其他随附的示波器可帮助您监视环绕声信号,YUV表示,颜色转换问题,阴影中的偏色等等。

便携式视频示波器:将所有内容整合在一起

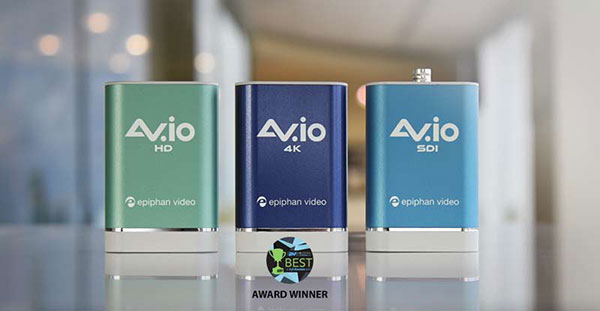

如果您是视频编辑者或运营商,则可以利用Divergent负担得起的多功能示波器软件等应用程序,为您提供各种有用的工具,以微调您的下一个直播作品。 将ScopeBox的高度可定制和精心设计的仪表和视频示波器与便携式易用的Epiphan AV.io视频采集器配合使用,可确保您的摄像机校准,多摄像机设置,设备故障排除和其他现场制作活动尽可能顺利进行。 借助三种不同的AV.io采集卡,您可以灵活地选择与您的相机类型相匹配的产品。
