电视台的安全播出历来受到国家广电总局的高度重视,播出事故是电视台播出安全中重大责任事故,目前台内各种设备之间的信号传输使用的都SDI数字信号,如何保证信号传输不间断,保证信号传输中图像声音质量,是解决安全播出的关键。
 我公司为适应电视台播出的需求,在数字播出的基础上研发了一款解决播出前信号故障的智能补救切换器,该设备采用了全新理念的自主知识产权技术,并获得了国家发明专利,专门解决数字信号传输过程中,预判断出各类图像声音信号质量的异常故障现像,从而准确无误地进行全自动的智能切换,并发出告警声音或短信提示及存储当前状态,特别适合电视台的播出前安全无故障的需求。该设备已在部分电视台进行了实际应用,并在使用中多次准确无误的检测到故障问题,且及时切换避免了事故的发生,受了电视台领导的极度好评。
 系统特点:设备集成度高,输出技术指标高,智能化程度高,功能强,安全措施完善。
 该设备通过独特的硬件电路和软件算法,同时能对4路输入的SDI信号进行各类故障自动判断,并通过优先选择器对多路输入的SDI信号进行优先切换,确保信号传输不间断。
 与国内相似设备比较,国内没有直接对多路SDI信号进行实时智能判断及切换的产品,国内与本产品相近似的设备只有信号倒换设备。故障判断原理是将数字SDI信号经过压缩编码,生成ASI信号,再根据ASI信号码流特征进行间接判断。SDI信号经过高压缩比压缩编码后,对原始的SDI信号产生失真,直接影响故障判断的准确性。
 本智能信号选择器,是直接对原始的数字SDI信号进行解析,对特征信号进行定量计算,实现了判断故障速度快、判断故障范围广、判断故障精度高。



 能够准确的判断SDI信号中断,                 100ms;
     能够准确的判断SDI信号静帧,                 1帧;
     能够准确的判断SDI信号黑场,                 1帧;
     能够准确的判断SDI信号嵌入音频中断,         100ms;
     能够准确判断信号技术指标严重下降( EAV 丢失即画面卡,声音卡, )100ms。
     当多路信号输入该设备后,会按照优先级别自动选择一路输出,确保输出信号不中断,优先级别是第一路为最高优先级,依次是第二路,第三路,第四路,第五路(75%彩条)。
 当输入信号经过判断电路判断后,输入的各路信号都没有问题时设备优先切换第一路,第一路信号出现(中断、静帧、黑场、无声音、指标严重下降)等问题设备优先切换第二路,以此类推。当多路信号故障同时恢复时,即自动恢复第一路输出。
设备前4路输入为外部输入信号,第5路为内部产生的彩条信号,5路输入信号经过判断电路后按照优先级别自动选择输出。设备有相同信号的4路输出。当多路输入信号中有任一路经过判断,确认出现问题时,设备会自动普通话语音告警,并用无人值守机房设计的短信方式告警,自动实现如下:
        1、智能判断并自动切换至备用信号。
        2、语音告警;(有语音提示,第几路信号故障,出现了什么故障)
        3、短信告警;(把具体的故障信息发送至相关人员手机)

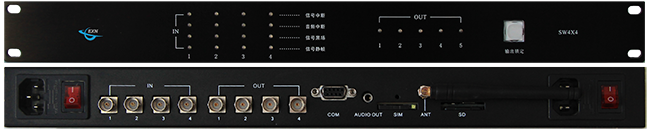

        4、设备前面板指示灯告警;(可直观看到故障所在的路数及故障现象等)
 5、通过设备本身的SD卡,实时记录故障发生时间、故障发生的路数、当前切换的位置、故障现象类型等信息。
突出特点:
1、解决了信号智能倒换问题
在播出期间通过设备的实时检测后,一旦出现播出故障,人工很难快速的判断并切换到备份的播出通道,通过该设备能能够按照信号优先级智能故障判断并筛选一路最佳信号输出,实现播出信号的自动倒换不间断。
2、设备能够实现信号故障智能判断
设备对多路输入的SDI信号进行实时检测定量处理,在100毫秒内准确的判断出信号中断、声音中断、信号技术指标低、信号出现黑场、信号出现静帧等故障,通过定量精确计算来进行故障判断,解决人工故障判断不准确、不及时等问题。
3、设备使用灵活性
设备的所有功能都是由设备本身独立完成的,内部是在硬件的基础上固化相关的软件,无需借助额外的计算机或其他设备。
4、该设备具有自主知识产权,获得了国家发明专利。
设备可应用到播出系统SDI信号最后的输出环节,通过该设备的智能化处理,能够及时的发现故障,准确判断故障,自动处理故障,提高了故障处理速度,能够保证播出系统始终有信号输出(不会出现开天窗),大大的降低了电视台的播出事故。



该智能补救切换器可准确无误地实现以下功能
故障名称  故障描述  智能操作  设备状态  故障说明
1、信号中断: 无图像无声音, 切换, 检测为信号中断, 如播放时线缆接头脱落或异常中断
2、视频静帧: 有图像无声音,切换, 检测为信号静帧, 如视频卡死不动了
3、黑场无声音: 无图像无声, 切换, 检测为音频中断、信号黑场、信号静帧, 如只有同步信号而无视频图像
4、有台标黑场: 有图像无声, 切换, 检测为音频中断, 如视频在台标机之前中断但播出机挂有台标
5、有台标静帧:有图像无声音, 切换, 检测为音频中断, 如视频在播出时卡死不动
6、视频无声: 有图像无声音, 切换, 检测为音频中断, 如文件忘了加声音或声音不在1、2轨道上
7、静帧有声音: 有图像有声音, 不切 ,检测为正常, 如播放静止广告图片加语音解说时
8、黑场有声音: 无图像有声音, 不切, 检测为信号黑场、信号静帧, 如电影结尾会出现黑场一会后出音乐及上滚字幕
9、彩条有声: 有图像有声音, 不切, 检测为信号黑场、信号静帧, 如电视台全天结束时播放的彩条
10、彩条无声: 有图像无声音, 切换, 检测为音频中断、信号黑场、信号静帧, 如文件忘了加声音
