切换融合

INOGENI TOGGLE

BYOD或BYOM设置的完美搭档,在两个USB 3.0主机之间切换,可以自动切换到新主机,兼容USB 2.0,自动、手动或远程控制,RS-232控制,GPI触点闭合控制,坚固的全金属外壳,外部电源为USB3.0设备供电


  • 详情介绍
  • 数据参数
  • 成功案例


    >BYOD或BYOM设置的完美搭档

    >三个USB 3.0设备端口,兼容USB 2.0

    >在两个USB 3.0主机之间切换,可以自动切换到新主机

    >自动、手动或远程控制RS-232控制

    >GPI触点闭合控制

    >坚固的全金属外壳

    >外部电源为USB3.0设备供电

    >包括两条USB 3.0电缆

    >符合TAA

    >加拿大设计和制造


          应用:

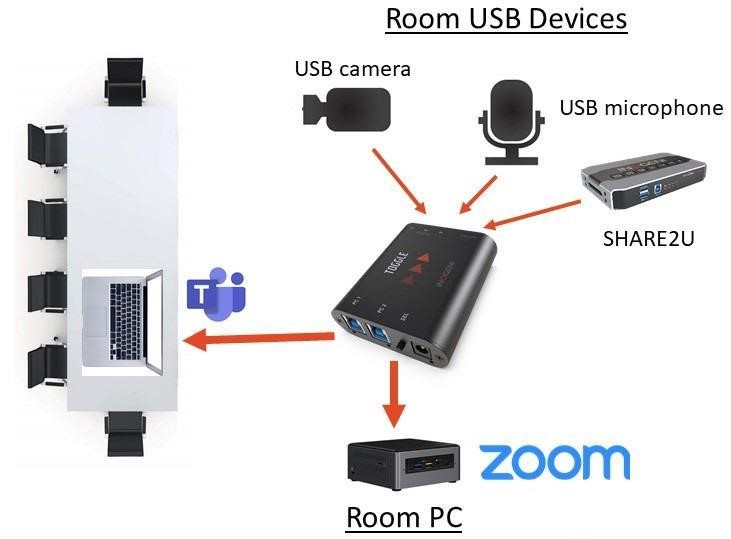

              这是视频会议设置中用于 INOGENI TOGGLE设备的典型连接图

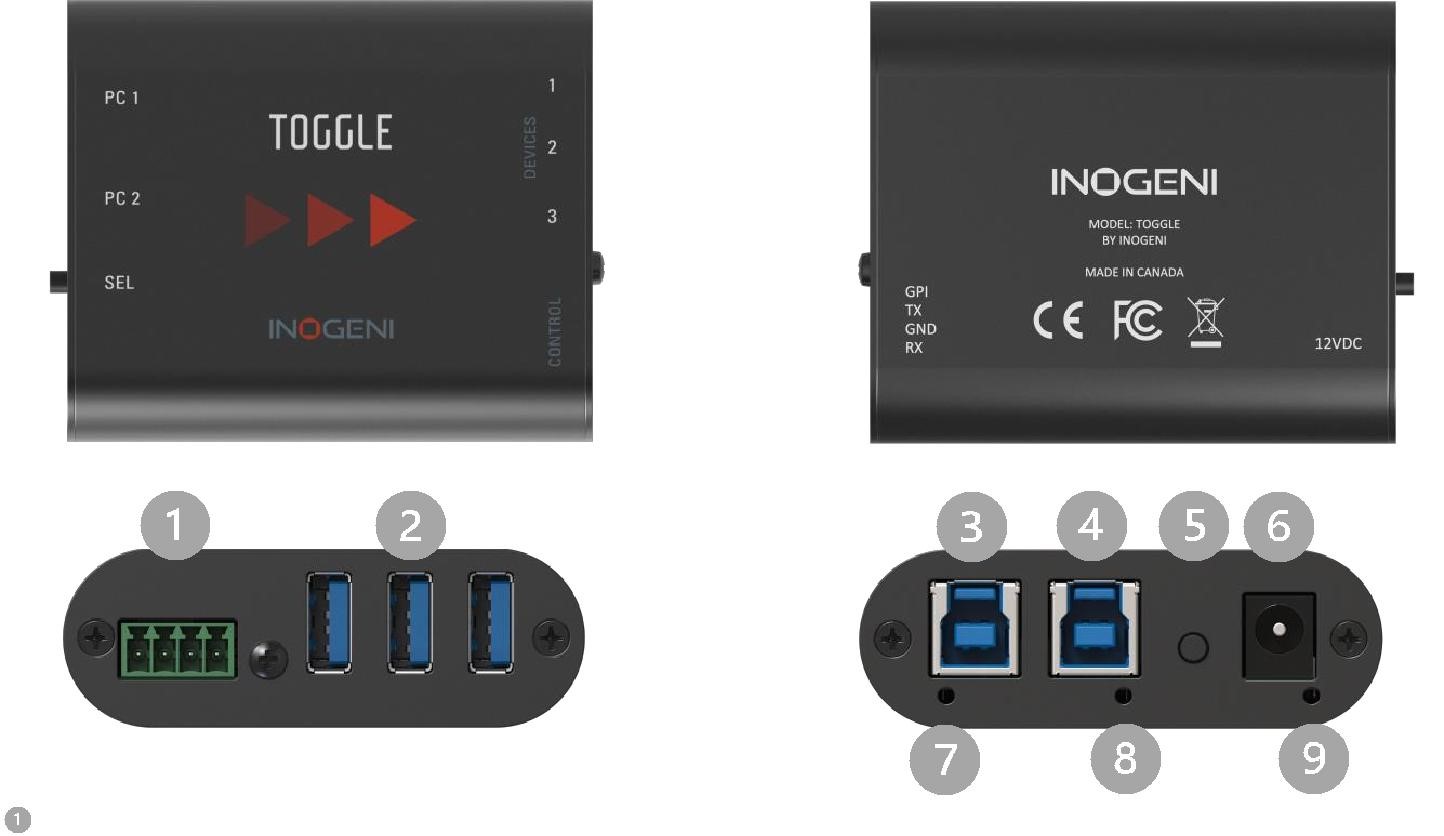

        设备接口:


1.   RS232和GPIN接口

2.   3个用于设备的USB-A端口

3.   主机#1 USB-B端口

4.   主机#2 USB-B端口

5.   按键式

6.   + 12V电源输入

7.   主机#1 LED指示灯

8.   主机#2 LED指示灯

9.   电源指示灯


 LED指示灯状态说明:

  主机指示灯7和8

    不亮:未连接主机

    常亮:当前选择的主机

    闪亮:检测到主机,但当前未选择

  电源灯9

   不亮:没有电源

   常亮:检测到电源

   闪亮:在USB设备上检测到过电流

  LED灯亮度

   如果通过外部电源供电,则亮度为高亮度

   如果通过USB主机连接供电,则为中等亮度

  重要信息:如果所有指示灯同步闪烁,则表示该设备正在升级过程中。 仅在升级设备时会发生这种情况。


  操作模式:设备支持两种模式。

   自动:这是默认模式,此模式将自动切换到最后连接的主机。 如果当前主机已断开连接,则如果检测到该设备,设备将切换回另一个USB主机连接。还支持按钮操作和远程控制。

   手动:手动模式将使您能够强制使用特定的USB主机。还支持按钮操作和远程控制。

   这些模式可以通过我们的INOGENI Control App或通过RS232界面进行设置。该模式将保存在设备上。

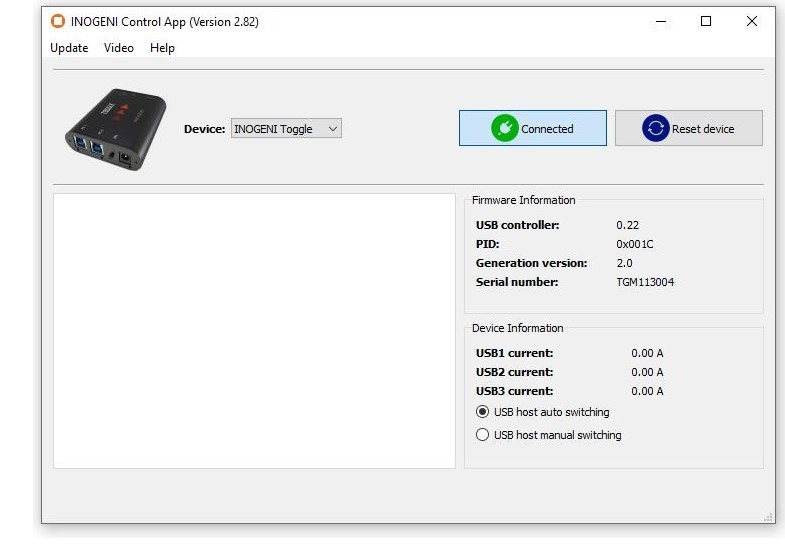

  INOGENI CONTROL APP

   您可以使用我们的Control App监视固件信息,使用最新固件升级设备并配置设备。
